Ruostumattomasta teräksestä valmistettujen kiinnikkeiden opas: kuusiopultit, mutterit, ruuvit ja litteät aluslevyt selitettynä

Mitä ovat Ruostumattomasta teräksestä valmistetut kiinnikkeet ja miksi niillä on väliä?

Ruostumattomasta teräksestä valmistetut kiinnikkeet ovat mekaanisia osia, joita käytetään kahden tai useamman osan liittämiseen, kiinnittämiseen tai sijoittamiseen yhteen. Se, mikä erottaa ne tavallisista hiiliteräskiinnikkeistä, on niiden koostumus – ne sisältävät vähintään 10,5 % kromia, joka reagoi hapen kanssa muodostaen pinnalle passiivisen oksidikerroksen. Tämä näkymätön kalvo korjaa itseään jatkuvasti ja antaa ruostumattomasta teräksestä valmistettujen kiinnikkeiden poikkeuksellisen ruosteen, korroosion ja tahrojen kestävyyden monissa ympäristöissä. Työskenteletpä sitten laivarakentamisessa, elintarviketeollisuudessa, kemiantehtaissa, ulkoarkkitehtuurissa tai jokapäiväisissä kotitaloussovelluksissa, ruostumattomasta teräksestä valmistetut kiinnikkeet tarjoavat pitkäaikaista luotettavuutta, jota muut materiaalit eivät yksinkertaisesti voi verrata.

Yleisimmin käytetyt ruostumattomasta teräksestä valmistetut kiinnikkeet ovat 304 ja 316. Laji 304 soveltuu yleiskäyttöön, mukaan lukien sisärakentamiseen, koneisiin ja kevyeen ulkokäyttöön. Grade 316 sisältää molybdeeniä, joka parantaa sen kestävyyttä klorideja ja suolavettä vastaan, joten se on ensisijainen valinta rannikko-, meri- ja kemiallisiin ympäristöihin. Näiden laatujen ymmärtäminen auttaa sinua valitsemaan oikean kiinnikkeen oikeaan työhön – päätös, joka vaikuttaa suoraan kokoonpanosi pitkäikäisyyteen ja turvallisuuteen.

Ruostumattomasta teräksestä valmistetut kuusiokolopultit : Rakenne, standardit ja valinta

Ruostumattomasta teräksestä valmistetut kuusiokolopultit, joita yleisesti kutsutaan kuusiopulteiksi, ovat yksi yleisimmin käytetyistä kiinnikkeistä sekä teollisuudessa että rakentamisessa. Niissä on kuusipuolinen pää, joka mahdollistaa helpon kiristämisen avaimella tai holkilla, kokonaan tai osittain kierteinen varsi, ja ne on suunniteltu käytettäväksi mutterin tai kierrereiän kanssa. Kuusikulmainen pää tarjoaa suuren laakeripinnan ja kestää huomattavan vääntömomentin vaurioittamatta kiinnityspäätä, minkä vuoksi kuusiopultit valitaan erittäin lujaan rakenneliitäntöihin.

Nämä pultit on valmistettu kansainvälisten standardien mukaisesti, kuten ISO 4014 (osittainen kierre), ISO 4017 (täyskierteinen), DIN 931 ja DIN 933. Pohjois-Amerikassa ASME B18.2.1 ohjaa tuuman sarjan kuusiopultteja. Kun valitset ruostumattomasta teräksestä valmistettuja kuusiopultteja, sinun on otettava huomioon kierteen tyyppi (metrinen tai englantilainen), halkaisija, kierteen nousu ja pituus. Liian lyhyt pultti ei kiinnitä tarpeeksi kierteitä varman liitoksen aikaansaamiseksi; liian pitkä voi työntyä ulos vaarallisesti tai häiritä viereisiä osia.

Ruostumattomasta teräksestä valmistettujen kuusiopulttien yleiset sovellukset

• Teräsrakenteiset liitokset silloissa ja säälle alttiina olevissa rakennuksissa
• Merikannen varusteet, veneiden rakentaminen ja laiturien rakentaminen
• Elintarvikkeiden ja juomien valmistuslaitteet, jotka vaativat hygieniaoloja
• Kemiallisten laitosten putkiston laipat ja paineastiat
• LVI-järjestelmät ja mekaaniset ulkokotelot

Ruostumattomasta teräksestä valmistetut kuusiomutterit ja vakiomutterit: erot ja käyttötarkoitukset

Ruostumattomasta teräksestä valmistetut kuusiomutterit ovat kuusiokolopulttien vakiovastine. Niissä on sisäkierre ja kuusisivuinen ulkopinta, joka mahdollistaa kiristyksen jakoavaimella. Saatavilla täyskorkeina (vakio) ja ohuina/hilloversioina, kuusiomutterit valmistetaan ISO 4032, ISO 4033, DIN 934 ja muiden vastaavien standardien mukaisesti. Yhdistettynä ruostumattomasta teräksestä valmistettuun kuusiopulttiin ne luovat täydellisen, korroosionkestävän ruuviliitoksen, joka sopii vaativiin olosuhteisiin.

Perinteisen kuusiomutterin lisäksi ruostumattomasta teräksestä valmistettuja muttereita on useissa erikoismuodoissa, joista jokainen on suunniteltu erityisiä suorituskykytarpeita varten. Nailoniset lukkomutterit (ISO 7042 -vastaavuus) käyttävät nailonista kaulusta vastustaakseen tärinän aiheuttamaa löystymistä – kriittinen ominaisuus auto- ja konesovelluksissa. Laippamuttereissa on integroitu aluslevymainen laippa, joka jakaa kuorman laajemmalle alueelle, mikä vähentää erillisen aluslevyn tarvetta. Kansimutterit (terhomutterit) peittävät paljaat pulttien päät esteettisistä syistä ja kierrevaurioiden estämiseksi. Käytettävän mutterin tyypin ymmärtäminen on yhtä tärkeää kuin oikean pultin valinta.

Ruostumattomasta teräksestä valmistetut mutterityypit yhdellä silmäyksellä

Ruostumattomasta teräksestä valmistetut ruuvit: oikean pään ja käyttötyypin valinta

Ruostumattomasta teräksestä valmistetut ruuvit eroavat pulteista siinä, että ne on tyypillisesti suunniteltu kiristettäväksi suoraan materiaaliin ilman mutteria. Niitä on saatavana valtavan valikoiman päätyylejä ja käyttötyyppejä, joista jokainen tarjoaa erityisiä etuja sovelluksesta riippuen. Tärkein päätös ruostumattomia teräsruuveja valittaessa on päätyylin ja käyttötavan sovittaminen asennusympäristöön, kuormitusvaatimuksiin ja haluttuun ulkonäköön.

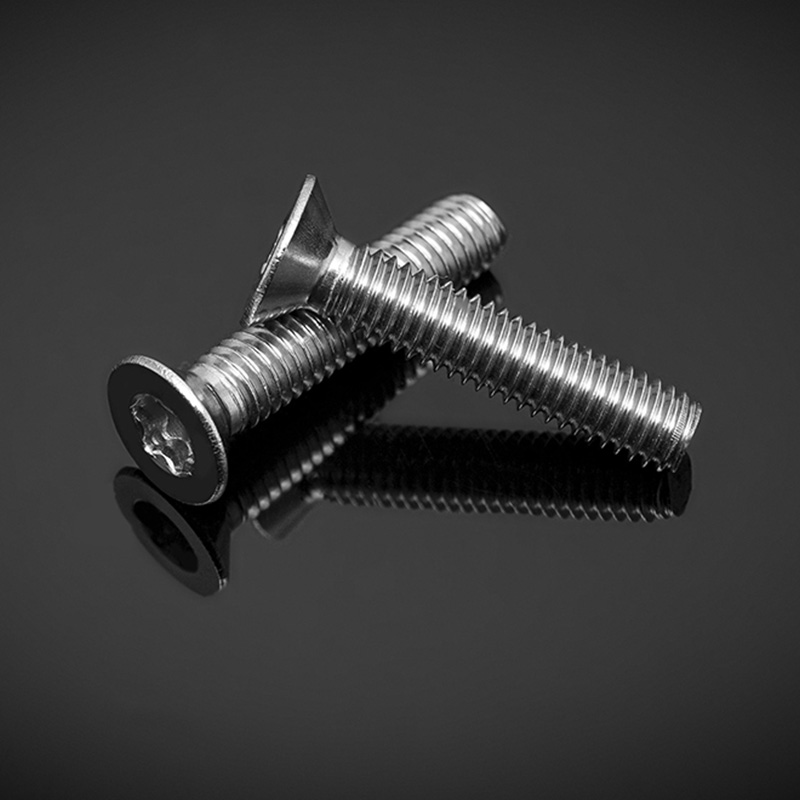

Kantaruuvit tarjoavat matalaprofiilisen pyöristetyn yläosan leveällä laakeripinnalla, joten ne sopivat yleisiin kokoonpanotöihin. Upotetut (tasakantaiset) ruuvit asettuvat samalle tasolle materiaalin pinnan kanssa – olennainen sovelluksissa, joissa ulkonevat päät aiheuttaisivat turvallisuusriskejä tai häiritsevät liikkuvia osia. Ristikon kantaruuveissa on erittäin leveä, matalaprofiilinen pää käytettäväksi ohuissa tai pehmeissä materiaaleissa. Puusovelluksissa ulkokäyttöön itsekierteittäviä ruostumattomasta teräksestä valmistettuja ruuveja, joissa on kierrepää, käytetään yleisesti kansien, sivuraideiden ja aitojen kiinnittämiseen, koska ne vetävät pintamateriaalia tiukasti halkeilematta sitä.

Asematyypit ja milloin niitä tulee käyttää

• Phillips (PH): Maailman yleisin käyttötyyppi. Helppo käyttää sähkötyökalujen kanssa, mutta altis luistaa (luistaa) suuren vääntömomentin vaikutuksesta.
• Urattu: Yksinkertainen yhden aukon muotoilu. Suositellaan alhaisen vääntömomentin, tarkkuussovelluksissa ja vanhempien koneiden huollossa.
• Torx (TX / tähti): Kuuden pisteen tähtiveto ylivoimaisella vääntömomentin siirrolla ja minimaalisella nokka-aukolla. Ihanteellinen erittäin lujaan tai toistuvaan kokoamiseen/purkamiseen.
• Pozidriv (PZ): Parannettu Phillips-muotoilu tarjoaa paremman bitin kiinnittymisen. Standardi eurooppalaisessa rakentamisessa ja puusepänteollisuudessa.
• Hex Socket (kuusiokolo): Sisäinen kuusiokäyttö kuusiokoloavaimien tai kuusioterien kanssa käytettäväksi. Yleistä koneissa, huonekaluissa ja piilokiinnityssovelluksissa.

Yksi tärkeä huomautus käytettäessä ruostumattomia teräsruuveja: ruostuminen on todellinen riski. Ruostumattomasta teräksestä valmistetun ruuvin ja mutterin kierteet takertuvat yhteen kiristyksen aikana syntyvän kitkan ja lämmön vuoksi, jolloin purkaminen on lähes mahdotonta rikkomatta kiinnitintä. Levitä aina tarttumista estävää voiteluainetta tai käytä eri ruostumattomien teräslaatujen kiinnikkeitä (esim. 316-pulttia 304-mutterilla) estääksesi ruostuman muodostumisen. Kiristysnopeuden alentaminen pienentää myös merkittävästi rappeutumisriskiä.

Ruostumattomasta teräksestä valmistetut aluslevyt: kuorman jakautuminen ja pinnan suojaus

Ruostumattomasta teräksestä valmistettu litteä aluslevy on ohut, kiekon muotoinen levy, jonka keskellä on reikä, joka sopii pultin tai ruuvin varren päälle. Vaikka se saattaa vaikuttaa vähäiseltä lisävarusteelta, sen rooli kiinnitetyssä liitoksessa on toiminnallisesti merkittävä. Litteät aluslevyt jakavat mutterin tai pultin pään puristuskuorman suuremmalle pinta-alalle, mikä estää kiinnittimen vetäytymisen pehmeämpien materiaalien läpi ja vähentää puristetun osan pintavaurioita. Tämä on erityisen tärkeää kiinnitettäessä puuhun, muoviin, alumiiniin tai muihin materiaaleihin, jotka ovat pehmeämpiä kuin ruostumaton teräs.

Ruostumattomasta teräksestä valmistetut aluslevyt suojaavat myös liitetyn materiaalin pintakäsittelyä. Kun mutterin tai pultin pää pyörii suoraan maalatulla tai kiillotetulla pinnalla, se aiheuttaa naarmuuntumista ja talttautumista. Tasainen aluslevy kiinnityspään ja pinnan välillä eliminoi tämän vaurion. Sähkösovelluksissa aluslevy toimii myös eristävänä rakona, kun sitä käytetään nailon- tai kumialuslevyjen kanssa. Vakiomaiset ruostumattomat litteät aluslevyt valmistetaan DIN 125A, ISO 7089 ja ISO 7090 mukaan (viisteellä), joiden koot vaihtelevat M2:sta M64:ään metrisinä ja vastaavina englantilaisina kokoina.

Milloin käyttää litteitä aluslevyjä

• Pultin päiden ja muttereiden alle kiinnitettäessä puuhun, komposiitteihin tai pehmeisiin metalleihin
• Ylisuuriin tai uritettuihin reikiin, joista pultin pää muuten menisi läpi
• Suojaa kiillotettuja tai maalattuja pintoja kosketusvaurioilta kiristyksen aikana
• Yhdessä jousialuslevyjen (lukko) kanssa tasaisen istuinpinnan aikaansaamiseksi lukkoaluslevylle
• Laipallisissa putkiliitoksissa tasaisen tiivisteen muodostamiseksi laippapinnan poikki

Ruostumattomasta teräksestä valmistettujen kiinnitysosien yhdistäminen täydelliseen kokoonpanoon

Yksittäisten kiinnitysosien valitseminen on vain puolet työstä – niiden oikea kokoaminen täydelliseksi, luotettavaksi liitokseksi vaatii yhteensopivan pulttilaadun, mutterilaadun, aluslevyn koon ja pinnan valmistelun. Epäsopivuus näissä elementeissä voi johtaa liitosvaurioon, korroosioon tai vaikeuksiin huollon aikana. Seuraavat käytännön ohjeet auttavat varmistamaan, että ruostumattomasta teräksestä valmistetut kiinnityskokoonpanot toimivat tarkoitetulla tavalla koko käyttöikänsä.

Ensinnäkin sovita kaikkien komponenttien laatu. Jos käytät 316 ruostumattomasta teräksestä valmistettua kuusiopulttia, käytä 316 ruostumattomasta teräksestä valmistettuja muttereita ja aluslevyjä. Lajien sekoitus ei välttämättä aiheuta välitöntä vikaa, mutta se voi aiheuttaa galvaanisen potentiaalieron tai epäjohdonmukaisen korroosionkestävyyden, joka heikentää liitosta ajan myötä. Toiseksi, tarkista kierteiden yhteensopivuus: sekä pultissa että mutterissa on käytettävä samaa kierrestandardia (metrinen tai UNC/UNF imperial) ja samaa nousua. Metrinen M10-pultti, jonka jakoväli on 1,5 mm, vaatii mutterin, jolla on samat tiedot – poikkikierre väärällä mutterilla tuhoaa molemmat osat.

Kolmanneksi, kokoa litteä aluslevy oikein. Aluslevyn sisähalkaisijan tulee olla juuri niin suuri, että se kulkee pultin varren yli ilman liiallista välystä, kun taas ulkohalkaisijan tulee olla sopiva jakautuvaan kuormaan. DIN 125 -standardin mukaiset aluslevyt sopivat useimpiin sovelluksiin, mutta raskaat tai rakenteelliset sovellukset saattavat vaatia suurisarjaisia ​​aluslevyjä, joiden ulkohalkaisija on huomattavasti suurempi. Käytä lopuksi aina oikeaa vääntömomenttia kalibroidulla momenttiavaimella – ruostumattomasta teräksestä valmistettujen kiinnikkeiden liiallinen kiristäminen voi aiheuttaa kierteistyksen ja kierteiden irtoamisen, kun taas alikiristys aiheuttaa löystymistä tärinän tai dynaamisen kuormituksen vaikutuksesta.

Ruostumattomasta teräksestä valmistettujen kiinnityslaatujen vertailu: 304 vs 316 vs A2 vs A4

Ruostumattomasta teräksestä valmistettujen kiinnittimien laatumerkinnät voivat olla hämmentäviä, etenkin koska samaan materiaaliin viitataan eri nimillä eri standardeissa. ISO 3506 -standardi luokittelee ruostumattomasta teräksestä valmistetut kiinnikkeet luokkiin A2 (vastaa 304) ja A4 (vastaa 316:ta), ja ominaisuusluokat 50, 70 ja 80 osoittavat vetolujuustasoja. Amerikkalaiset standardit viittaavat tyypillisesti suoraan AISI-metalliseoslaatuihin (304, 316). Näiden vastaavuuksien ymmärtäminen estää kalliit määrittelyvirheet.

Useimpiin kaupallisiin rakennus- ja yleisiin suunnittelusovelluksiin A2-70 (304) -kiinnikkeet tarjoavat erinomaisen tasapainon korroosionkestävyyden, lujuuden ja kustannustehokkuuden välillä. Suolavedelle altistuvissa ympäristöissä, happamissa kemikaaleissa tai klooratussa vedessä, kuten uima-allasympäristössä, offshore-tasolla tai lääketehtaissa, A4-70 tai A4-80 (316) on aina määritettävä. A2-kiinnittimien käyttö raskaassa kloridiympäristössä johtaa pistekorroosioon ja mahdolliseen liitosvaurioon riippumatta siitä, kuinka hyvin komponentit on asennettu.

Ruostumattomasta teräksestä valmistettujen kiinnitysosien huolto ja tarkastus

Yksi ruostumattomasta teräksestä valmistettujen kiinnittimien eduista on niiden alhainen huoltotarve verrattuna pinnoitettuihin tai maalattuihin hiiliteräsvaihtoehtoihin. Kuitenkin "vähän huoltoa" ei tarkoita "nollahuoltoa". Säännöllinen tarkastus on välttämätöntä, erityisesti rakenteellisissa, turvallisuuskriittisissä tai tärinäolosuhteissa. Silmämääräisessä tarkastuksessa tulee etsiä merkkejä pinnan ruosteesta (joka voi viitata lähellä olevista hiiliterästyökaluista tai pintaan uppoutuneista hiukkasista), rakokorroosiota tiukoissa liitoksissa ja näkyviä halkeamia tai muodonmuutoksia pultin pään tai mutterin alla.

Jos ruostetahroja ilmaantuu muuten terveeseen ruostumattomasta teräksestä valmistettuun kiinnittimeen, se johtuu usein hiiliterästyökalujen aiheuttamasta vapaasta rautakontaminaatiosta, hiontapölystä tai kosketuksesta hiiliteräspintojen kanssa. Tämä voidaan korjata passivoimalla – puhdistamalla sitruuna- tai typpihappoliuoksella, joka poistaa rautakontaminaation ja palauttaa suojaavan oksidikerroksen. Ajoittain purettavien kokoonpanojen osalta tarkasta aina huolellisesti kierteet vaurioiden varalta ennen kokoamista uudelleen ja vaihda kaikki kiinnikkeet, joissa on epämuodostunutta tai juuttunutta kierrettä. Kiinnittimien uudelleenkäyttö lisää huomattavasti käytönaikaisten vikojen ja kierteiden irtoamisen riskiä.

Vääntömomenttitarkistuksia suositellaan ensimmäisen huoltojakson jälkeen tärinäalttiissa sovelluksissa, koska ruostumattomasta teräksestä valmistetut kiinnikkeet voivat kokea lievää löystymistä (upotutumista) liitosrajapinnassa varhaisen huollon aikana. Kiristys määritettyyn arvoon 24–48 käyttötunnin jälkeen varmistaa, että liitos pysyy kunnolla kiinni. Kiinteissä asennuksissa, joita ei tarkasteta säännöllisesti, harkitse ruostumattomalle teräkselle tarkoitettujen kierrelukitusyhdisteiden käyttöä tai investoi mekaanisiin lukitusominaisuuksiin, kuten vallitsevaan vääntömomenttimutteriin, jotta puristuskuorma säilyy pitkällä aikavälillä.
